Giải mã một số ký hiệu aptomat thường gặp

Aptomat là thiết bị điện quen thuộc trong hệ thống điện với nhiệm vụ bảo vệ và ngăn chặn các nguy hiểm liên quan đến điện. Tuy nhiên, để sử dụng aptomat hiệu quả thì bạn cần phải đọc và hiểu rõ các ký hiệu aptomat. Trong bài viết sau đây, Long Phú sẽ giúp bạn giải mã những ký hiệu trên aptomat.

Phân loại ký hiệu aptomat

Aptomat là một thiết bị quan trọng trong việc bảo vệ và ngăn chặn những nguy hiểm từ các sự cố về điện. Việc đọc hiểu các ký hiệu aptomat giúp cho người dùng chọn đúng thiết bị át phù hợp với hệ thống điện, đồng thời có thể bảo trì thiết bị một cách hiệu quả. Theo đó, ký hiệu aptomat được phân loại theo hai tiêu chuẩn chính, đó là:

1. Ký hiệu aptomat theo tiêu chuẩn IEC

Các ký hiệu liên quan đến khả năng ngắt mạch gồm có:

• Icu: Khả năng ngắt mạch tại điểm cuối của thiết bị, được tính toán với dòng ngắn mạch định mức.

• Ics: Khả năng ngắt mạch tại điểm cuối của thiết bị khi dòng ngắn mạch xảy ra ở một điểm trên mạch điện.

Các ký hiệu liên quan đến dòng điện:

• In: Dòng điện định mức của Aptomat.

• Ir: Dòng điện tái kích hoạt của Aptomat.

Các ký hiệu liên quan đến loại Aptomat:

• B, C, D: Các loại Aptomat được phân loại dựa trên tính năng ngắt mạch.

• AC, A: Các loại Aptomat được phân loại dựa trên khả năng ngắt mạch trong một chu kỳ AC hoặc DC.



2. Ký hiệu aptomat theo tiêu chuẩn ANSI

Các ký hiệu liên quan đến khả năng ngắt mạch:

• Interrupting Rating (IR): Khả năng ngắt mạch của thiết bị, được tính toán với dòng ngắn mạch định mức.

Các ký hiệu liên quan đến dòng điện:

• Ampere Rating (AR): Dòng điện định mức của Aptomat.

• Current Limiting Class (CL): Lớp giới hạn dòng điện của Aptomat.

Các ký hiệu liên quan đến loại Aptomat:

• Type: Các loại Aptomat được phân loại dựa trên tính năng ngắt mạch và dòng điện định mức.

• Trip Type: Loại ngắt mạch của Aptomat được xác định bằng cách sử dụng ký hiệu số hoặc chữ cái để chỉ định loại mạch được bảo vệ.

Các thành phần ký hiệu aptomat

Trên aptomat có 2 thành phần ký hiệu, đó là màu sắc và các ký hiệu biểu tượng. Trong đó:

1. Ký hiệu màu sắc trên aptomat

Chắc hẳn một số người không chú ý nhiều đến ký hiệu màu sắc trên aptomat. Nhưng thực tế, aptomat thường chứa các ký hiệu màu sắc khác nhau để đại diện cho tính năng của mình. Phổ biến nhất gồm có:

- Màu xanh: Đại diện cho tính năng Bật/ Mở cho phép dòng điện chạy qua aptomat.

- Màu đỏ: Đại diện cho tính năng Tắt/ Đóng giúp ngăn chặn dòng điện chạy qua aptomat.

- Màu trắng: Đại diện cho dòng điện định mức của aptomat.



2. Ký hiệu biểu tượng

Phổ biến hơn ký hiệu màu sắc là các biểu tượng có trên aptomat để đại diện cho tính năng và thông số kỹ thuật. Trong đó các biểu tượng thường gặp gồm có:

- AR (Ampere Rating): Ký hiệu dòng điện định mức của át.

- CL (Current Limiting Class): Giới hạn dòng điện của át.

- Type: Ký hiệu phân loại aptomat dựa trên tính năng ngắt mạch và dòng điện định mức.

- Trip Type: Ký hiệu loại ngắt mạch của át được xác định bằng cách sử dụng ký hiệu số hoặc chữ cái để chỉ định loại mạch được bảo vệ.

Giải mã ký hiệu aptomat thường gặp

Dưới đây BTB Electric sẽ giải thích ký hiệu trên CB để giúp bạn có thể hiểu và lựa chọn đúng loại CB phù hợp:

- Ký hiệu Ue: Biểu thị điện áp định mức của aptomat, được tính theo đơn vị Volt (V).

- Ký hiệu Ui: Biểu thị điện áp cực đại mà aptomat có thể chịu, được tính theo đơn vị Volt (V).

- Ký hiệu Ui mp: Biểu thị điện áp cực đại mà aptomat có thể chịu đựng trong môi trường ô nhiễm, đơn vị Volt (V).

- Ký hiệu Ics: Biểu thị cho dòng điện ngắn mạch cực đại mà aptomat có thể chịu đựng, đơn vị Ampe (A).

- Ký hiệu In: Biểu thị dòng điện định mức của aptomat, tính theo đơn vị Ampe (A).

- Ký hiệu Icu: Biểu thị khả năng ngắt mạch của aptomat tại dòng điện ngắn mạch cực đại trong điều kiện thường, đơn vị Ampe (A).

- Ký hiệu Icw: Biểu thị cho khả năng ngắt mạch của aptomat tại dòng điện ngắn mạch cực đại trong điều kiện nhiệt độ cao, đơn vị Ampe (A).

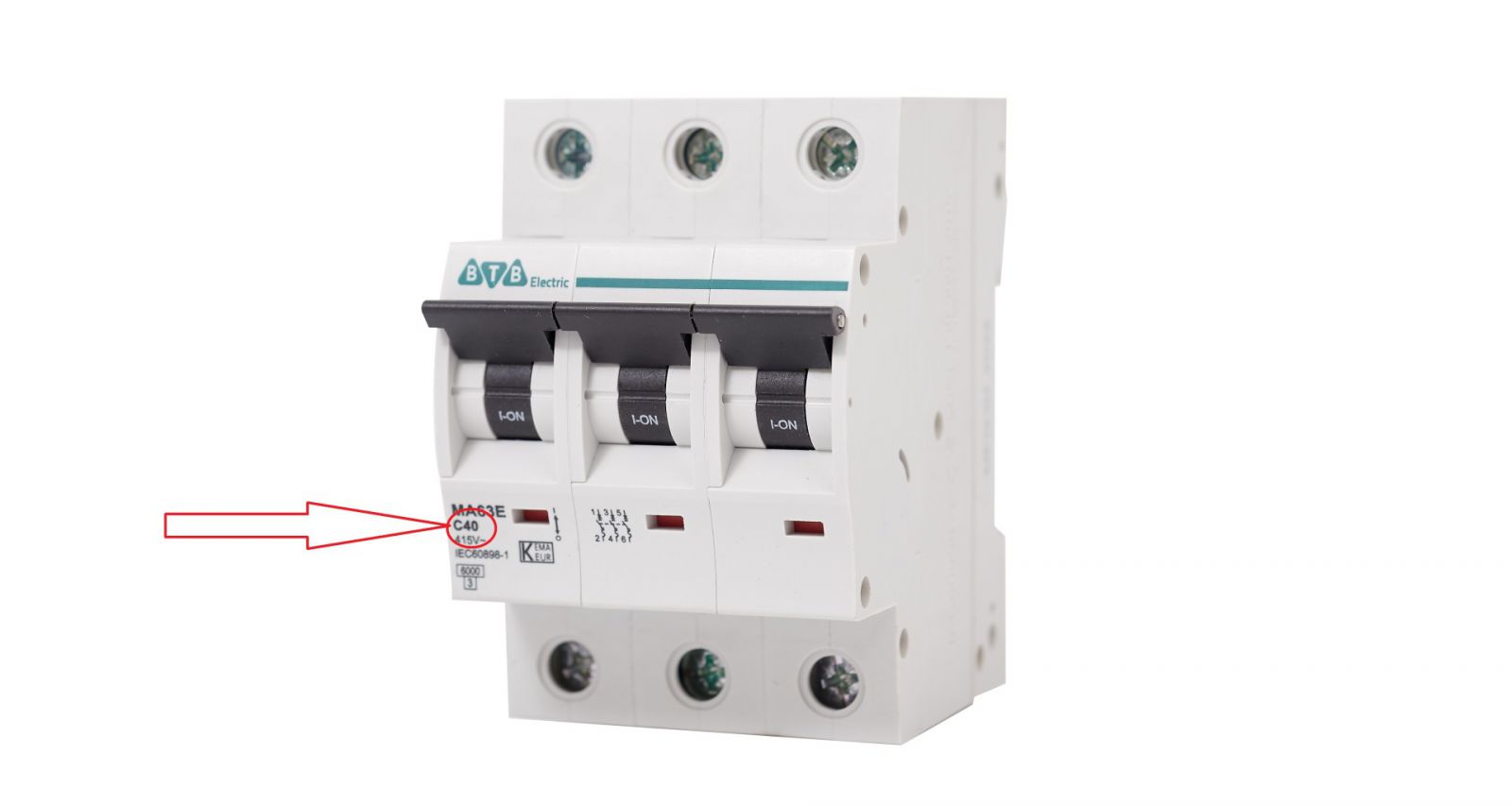

- Ký hiệu C20, C32, C40: Ký hiệu này là mã hiệu của aptomat, tùy từng loại sẽ có ký hiệu khác nhau.



Ký hiệu aptomat trên bản vẽ mạch điện

Để đấu lắp aptomat nhanh và đúng cách, các kỹ sư thường thiết kế bản vẽ mạch điện trước và dựa vào đó để thực hiện. Tùy từng loại aptomat mà ký hiệu có thể sẽ khác nhau. Ví dụ như:

1. Ký hiệu aptomat 1 pha

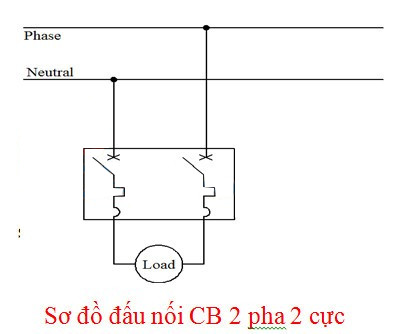

2. Ký hiệu aptomat 2 pha

3. Ký hiệu áp tô mát 3 pha

4. Ký hiệu aptomat chống giật

Trên đây là toàn bộ thông tin về ký hiệu aptomat thường gặp. Hi vọng từ những thông tin này sẽ giúp bạn hiểu rõ hơn về thiết bị aptomat sẽ sử dụng, từ đó chọn đúng loại phù hợp để đảm bảo an toàn cho hệ thống điện.
